Podkładki

Podkładka – element pomocniczy w połączeniach śrubowych. Podkładka najczęściej oddziela nakrętkę od materiału łączonego, co ogranicza prawdopodobieństwo rozluźnienia połączenia.        W innych systemach skutecznie zabezpiecza przed odkręcaniem (np. podkładki odginane, sprężynujące). Podkładki stosuje się również w celu zwiększenia powierzchni nacisku połączenia na łączony materiał, co minimalizuje możliwość uszkodzenia łączonych elementów.

Podkładki dzielą się na:

  • płaskie: stosowane do zabezpieczania elementów przed zadrapaniem lub zgnieceniem w czasie zakręcania śruby
  • zabezpieczające przed odkręcaniem: np. podkładki sprężynowe, odginane
  • wyrównujące: stosowane dla wyrównania pochylenia elementu łączonego

Podkładki w odróżnieniu od śrub i nakrętek posiadają inaczej oznaczane klasy wytrzymałości - klasę to określa się wielkością HV (140HV, 200HV, 300HV)

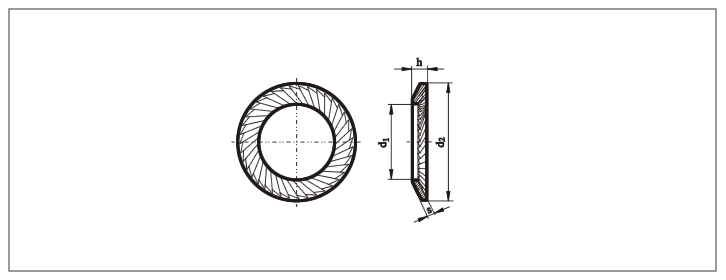

Ocynkowana powierzchnia zwiększa odporność podkładek na niekorzystne działanie warunków atmosferycznych. W naszej ofercie oprócz standardowych podkładek posiadamy również podkładki kształtowe jak również typu Schnorr oraz Nord-Lock

Rodzaje podkładek:

  • podkładki do sworzni

(wyliczanka ze spisu treści rozdziału IV - podkładki)


PN
ISO
DIN

PN
ISO
DIN 6797

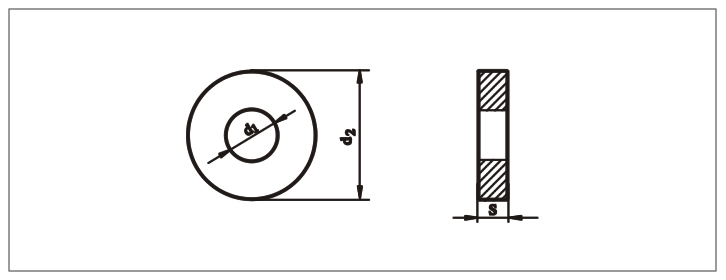

Podkładki do śrub z ciężkimi tulejami zaciskowymi

PN
ISO
DIN

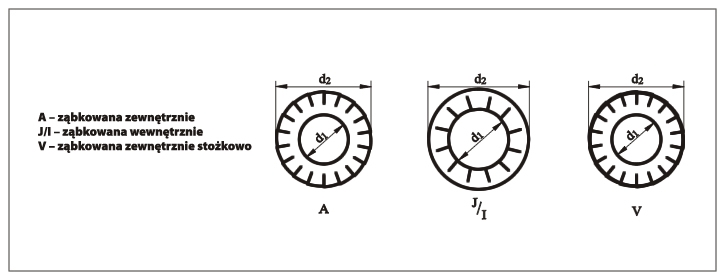

Podkładki wachlarzowe ząbkowane

PN
ISO 6798

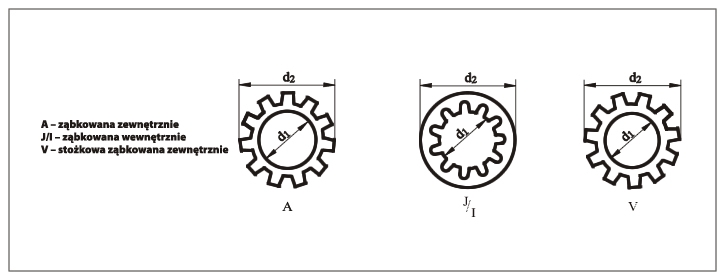

DIN podkładka ząbkowana

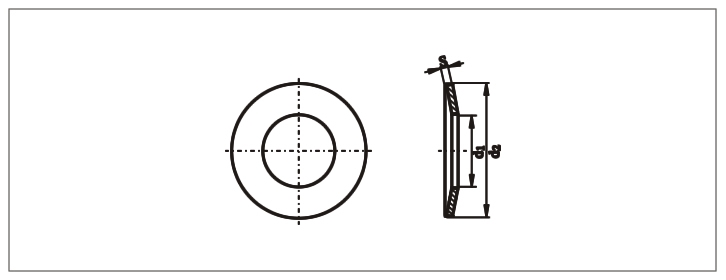

Podkładki podatne prężyste

PN
ISO
DIN 6796

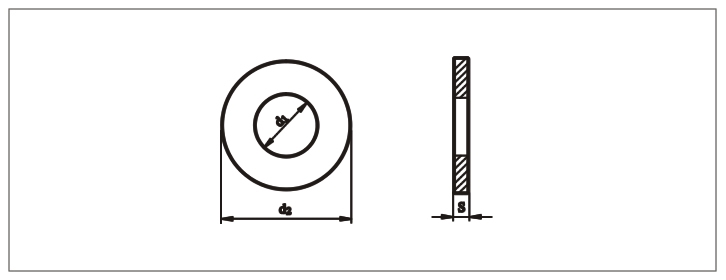

Podkładki hartowane

PN
ISO
DIN 6340

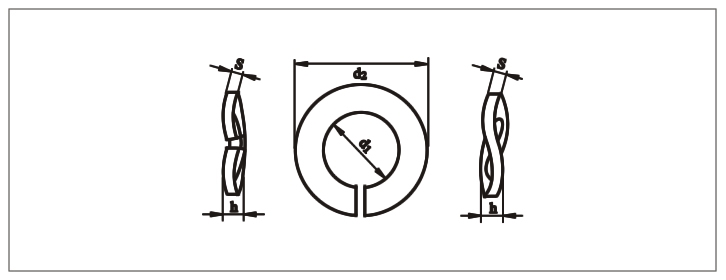

Podkładki sprężyste faliste łukowe

PN
ISO
DIN 128

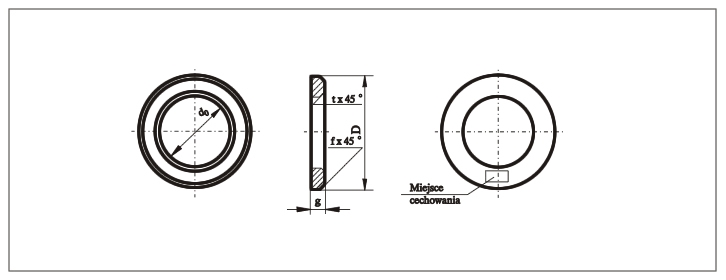

Podkładki okrągłe do połączeń sprężanych HV

PN 83/M 82039
ISO 7416
DIN 6916

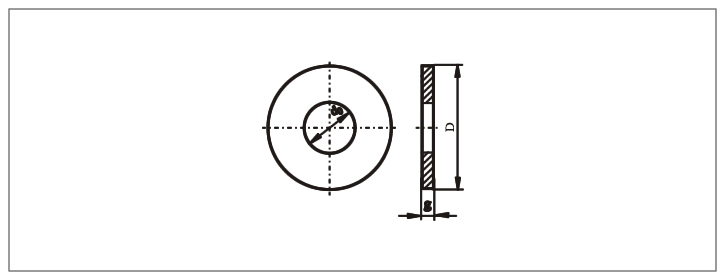

Podkładki okrągłe zgrubne powiększane

PN 59/M 82030
ISO 7093
DIN 9021

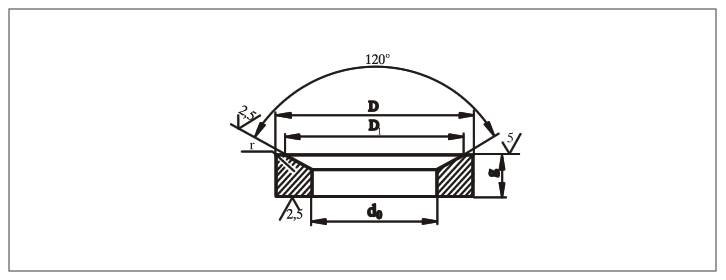

Podkładki stożkowe

PN 78/M 82028
ISO
DIN 6319 D

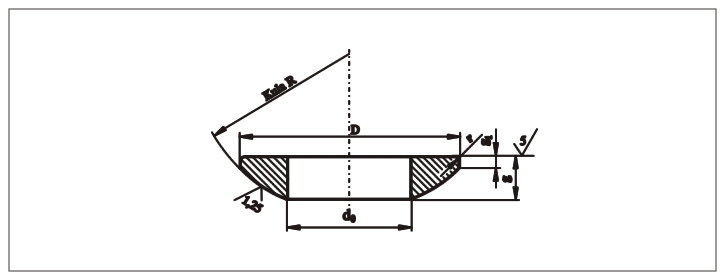

Podkładki kuliste

PN 78/M 82026
ISO
DIN 6319 C

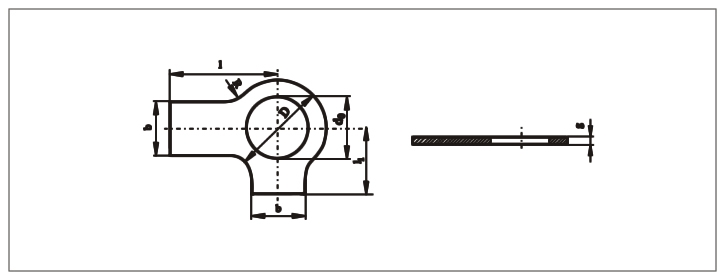

Podkładki odginane dwułopatkowe

PN 82/M 82022
ISO
DIN 463

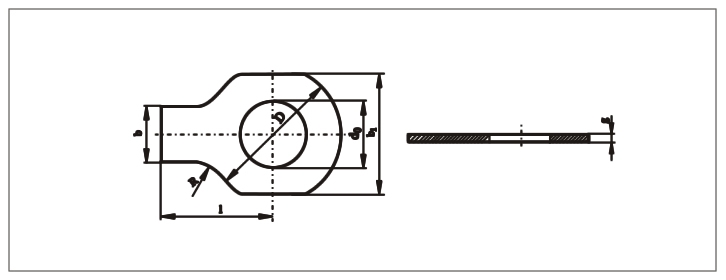

Podkładki odginane jednołopatkowe

PN 82/M 82021
ISO
DIN 93

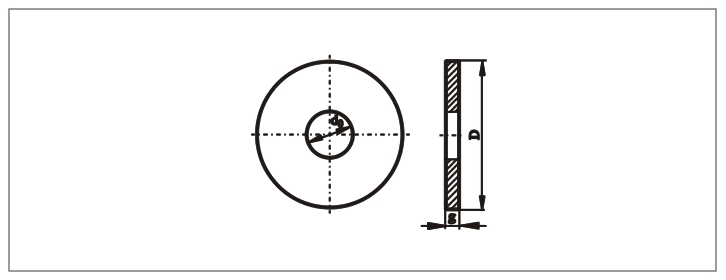

Podkładki okrągłe do konstrukcji drewnianych

PN 79/M 82019
ISO 7094
DIN 440

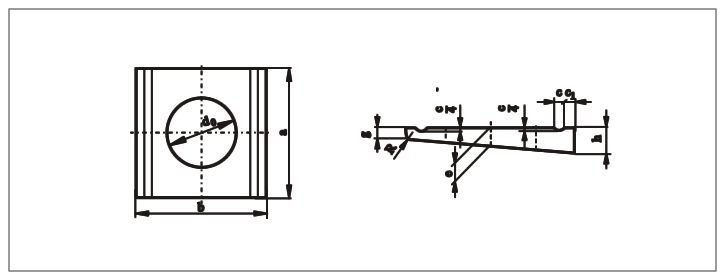

Podkładki klinowe do ceowników

PN 79/M 82018
ISO
DIN 434

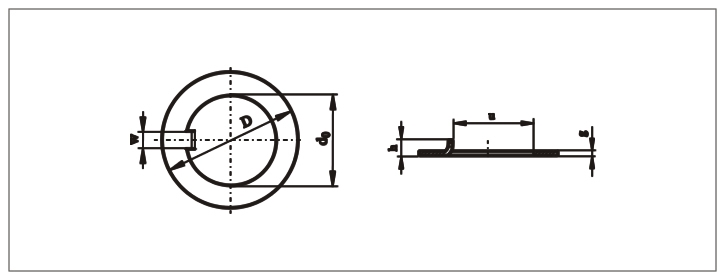

Podkładki odginane z noskiem wewnętrznym

PN 82/M 82016
ISO
DIN 462

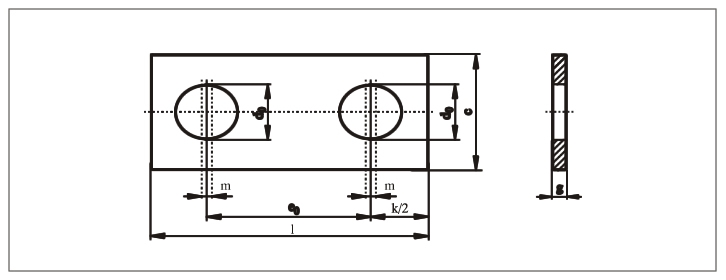

Podkładki odginane dwuotworowe

PN 82/M 82012
ISO
DIN

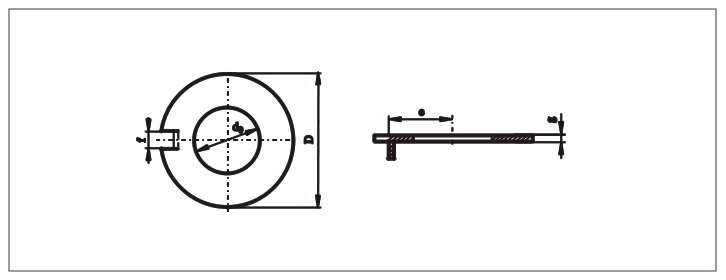

Podkładki odginane z noskiem zewnętrznym

PN 82/M 82011
ISO
DIN 432

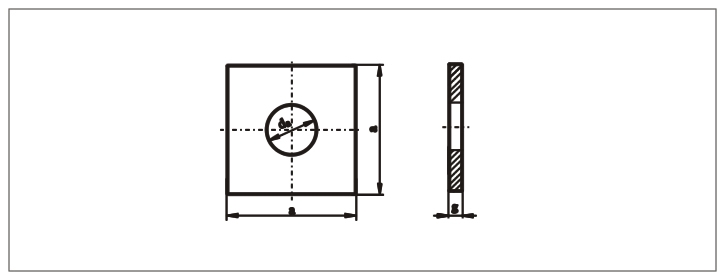

Podkładki kwadratowe do konstrukcji drewnianych

PN 59/M 82010
ISO
DIN 436

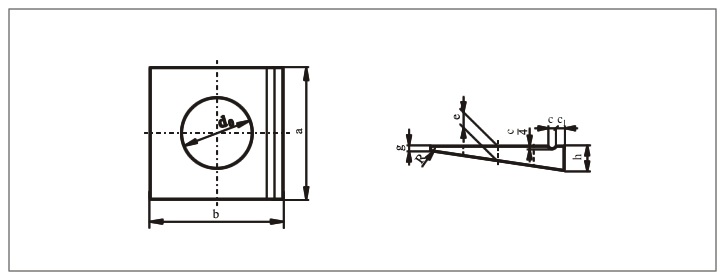

Podkładki klinowe do dwuteowników

PN 79/M 82009
ISO
DIN 435

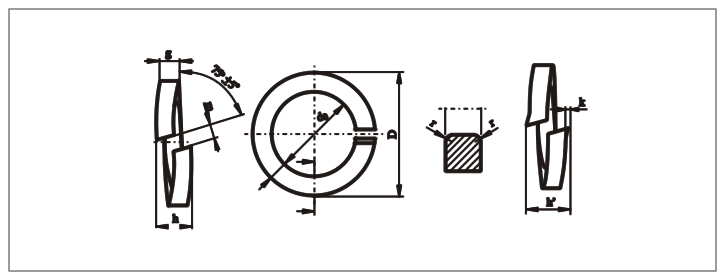

Podkładki sprężyste zwykłe

PN 77/M 82008
ISO
DIN 127

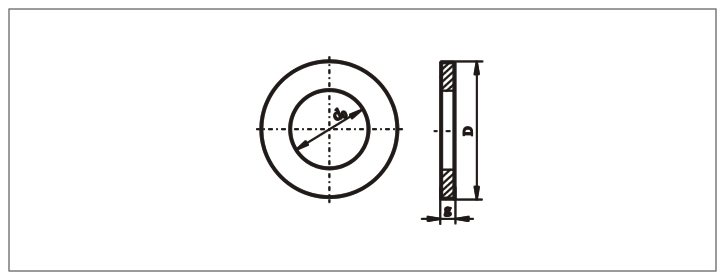

Podkładki okrągłe

PN 78M 82005, 78/M 82006
ISO 7091
DIN 125

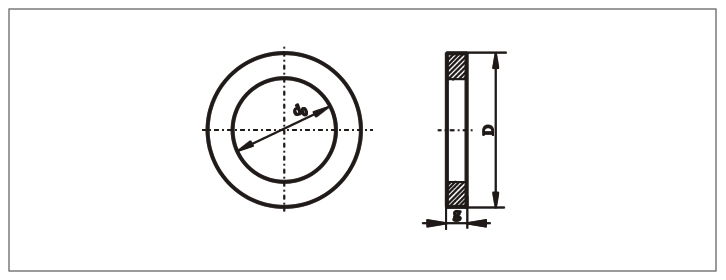

Podkładki do sworzni

PN 90/M 82004
ISO 8738
DIN 1440

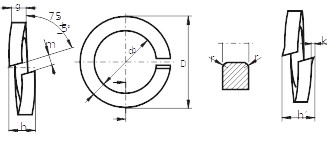

Podkładki sprężyste lekkie

PN 82008
ISO
DIN


Podkładki do wkrętów o łbach walcowych i kulistych

PN 82007
ISO
DIN


Podkładki okrągłe zgrubne

PN 82005
ISO
DIN
